L'interfaccia dati per installatori IGH451 serve come standard di scambio per preventivi e specifiche tra progettisti/architetti e appaltatori, ma anche direttamente con i fornitori (rivenditori). La struttura di questa interfaccia è soggetta allo standard DataExpert® dell'IGH.

L'applicazione web IGH451.ch assicura che i file di scambio siano strutturalmente corretti e chiaramente identificabili, indipendentemente dall'applicazione. Inoltre, questa applicazione permette a tutti i partner di accedere ai progetti in gara e, se necessario, offre anche la possibilità di esportare i dati direttamente in un foglio di calcolo Excel per un'ulteriore elaborazione, per elaborarli e poi importarli e inoltrarli nuovamente.

IGH451.ch serve anche come validatore di catalogo. I dati del catalogo vengono controllati per la correttezza dell'intestazione, del corpo e dei dati di dettaglio. Dopo la convalida, i cataloghi DataExpert® e ora anche DataExpert®BIM in formato XML possono essere facilmente e rapidamente esportati in Excel per ulteriori elaborazioni.

2.1 Vantaggi

1. La maggior parte delle soluzioni industriali attuali hanno implementato l'interfaccia IGH451.

2. I dati di progetto trasmessi possono essere convalidati in qualsiasi momento (assicurarsi che la struttura sia corretta e che i valori di base, relativi al processo, siano presenti).

3. L'applicazione web www.igh451.ch garantisce che tutte le parti possano leggere, elaborare e restituire i progetti in questo formato senza investimenti aggiuntivi.

4. IGH451 permette uno scambio olistico tra tutti i partner coinvolti in un processo:

Progettisti / architetti Imprese esecutrici

Imprese esecutrici Concessionari / fornitori

5. Ulteriore elaborazione direttamente nel programma di calcolo (soluzione industriale) o in Excel.

6. Il file Exchange può anche essere convertito direttamente da un foglio di calcolo Excel (struttura data).

7. Tutti gli schemi XML di IGH possono ora essere validati.

8. I cataloghi (DataExpert® e DataExpert®BIM) possono essere validati. Inoltre, si effettuano anche test logici.

9. I dati del catalogo XML possono essere facilmente esportati in Excel per ulteriori elaborazioni.

2.2 IGH451 processi utilizzati

1. Richiesta (115)

2. Offerta (125 / installatore)

3. Ordine (135)

4. Recupero (155)

5. Offerta (225 / Rivenditore)

6. Conferma d'ordine (245)

7. Bolla di consegna (265)

2.3 Processi DataExpert® utilizzati

Oltre ai processi mostrati in 2.2, è anche possibile controllare tutti gli altri file di processo in formato DataExpert®.

Questo include

1. Richiesta (210)

2. Ordine (230)

3. Richiamo (250)

4. Fattura (270)

5. Nota di credito (280)

6. Condizioni individuali del cliente (290)

7. Offerta (320)

8. Conferma dell'ordine (340)

9. Bolla di consegna (360)

10. Fattura (370)

11. Nota di credito (380)

12. Condizioni individuali del cliente (390)

3 IGH451.ch

Un programma è disponibile per tutte le parti interessate su https://www.igh451.ch con il quale tutti i progetti disponibili nel formato IGH451 possono essere elaborati. IGH451.ch controlla se un progetto è "valido" (corrisponde alla struttura dello standard) e se sono disponibili le informazioni minime per l'ulteriore elaborazione.

I clienti che non utilizzano ancora un programma che ha integrato l'interfaccia IGH451 (DataExpert®) possono importare i progetti esistenti direttamente in un foglio di calcolo Excel, modificarli e convertirli nuovamente nel formato IGH451.

Tutti gli schemi XML possono ora essere validati da IGH.

3.1 Funzioni del programma

	Aiuto
	Selezionare il file
	Dati del progetto
	Esportazione (Excel o XML)
	Selezione della lingua del programma

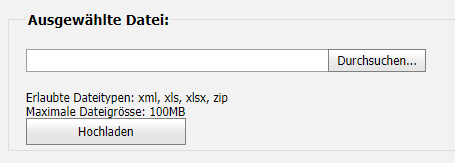

3.2 Selezionare il file

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

Explorer per selezionare il file da caricare.

3.2.1 Progetti

I formati possibili sono file XML da uno standard IGH o tabelle Excel. Le tabelle Excel devono avere la struttura specificata. Una tabella standard può essere ottenuta da IGH.

Ein Bild, das Tisch enthält.

Automatisch generierte Beschreibung

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

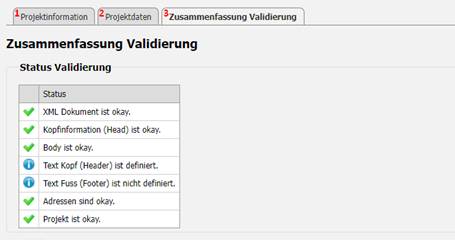

1. Informazioni generali sul progetto

2. Dati del progetto con struttura di massima e informazioni sul prodotto

3. Visualizza il registro di convalida.
Quando il file di trasferimento viene caricato, viene automaticamente convalidato (Assicurato che il file di trasferimento sia conforme allo standard). Se il file di importazione non è privo di errori, il testo della scheda viene visualizzato in rosso come suggerimento. Il protocollo di convalida può essere visualizzato in questa scheda.

Si prega di notare:

Il creatore del documento è sempre responsabile della corretta osservanza della norma. Con IGH451.ch, sia il creatore che il destinatario possono controllare la correttezza di un file di interscambio.

Solo per i file IGH451 (vedi capitolo 2.2) viene visualizzata la scheda "Project data". Per tutti gli altri file, viene visualizzato solo un riassunto e, se possibile, informazioni sul progetto.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

3.2.2 Cataloghi

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

Se la convalida non è possibile senza errori, la sezione difettosa è segnata con una x e l'errore corrispondente è visualizzato in dettaglio in un'altra tabella.

3.3 Esportazione

3.3.1 Progetti di esportazione

Potete esportare il progetto. Potete scegliere tra tabelle Excel (come XLSX) o un file XML secondo lo standard IGH451.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

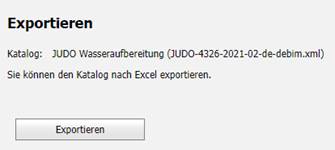

3.3.2 Esportazione di cataloghi

È possibile esportare il catalogo in Excel (come XLSX). L'esportazione in Excel può avvenire solo dopo una convalida senza errori.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

Il nome del file Excel corrisponde a quello del catalogo XML importato.

4 Editore

Interessengemeinschaft Datenverbund

IGH Interessengemeinschaft Datenverbund (tecnologia di costruzione) per lo scambio di dati standardizzati tra fornitori e clienti nei settori dei dati di prodotto (cataloghi) e dei dati di processo (richieste, offerte, ordini, fatture, ecc.).

4.1 Rilasciare

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

Versione 1.6.0 / settembre 2021
